射出成形 は、メーカーが絶縁体や電子機器などの複雑な物体を作成できるようにする技術です。全体として、テクノロジーを理解することは有益な投資となる可能性があります。この記事では、射出成形とは何かについての完全なガイドを明らかにします。

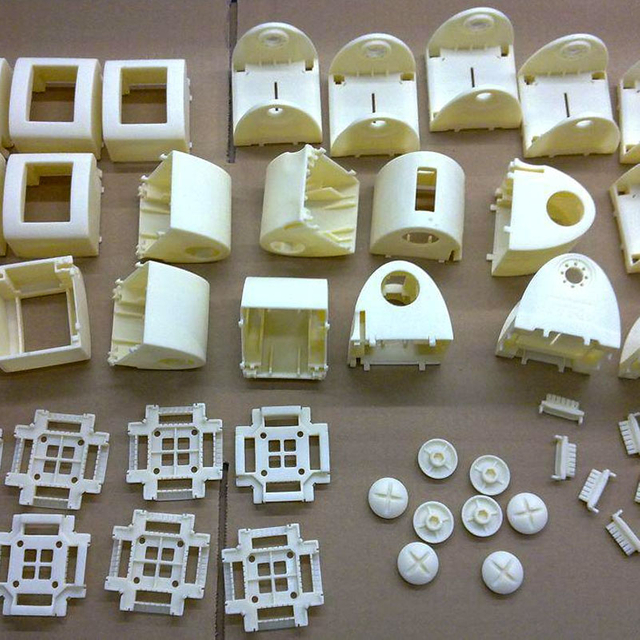

射出成形 溶融した材料を使用して部品を製造するプロセスを指します。熱硬化性ポリマー、熱可塑性樹脂、菓子、エラストマー、ガラス、ダイカストなどの多様な材料に適用されます。このプロセスでは、バレル内の材料を加熱し、それを金型キャビティに送り込み、形状を硬化します。
成形サイクルでは、ラム プランジャーを使用して溶融したゴムまたはプラスチックをキャビティに押し込み、その形状に適合する金型に固めます。熱可塑性プラスチックは、多用途性、リサイクル性、軟化性などの独自の特徴を備えているため、射出成形に最適な材料です。
射出プロセスの重要なコンポーネントには、金型、往復スクリュー、ホッパー、バレルが含まれます。全体として、ホッパーはプラスチック顆粒を保管し、原材料をバレルに注ぎ込んで加熱および溶解します。往復スクリューが回転してプラスチック材料を前方に押し出すことで、適切な溶解が保証されます。
顆粒を溶かすために熱と往復スクリューを使用するため、このプロセスでは溶解が非常に重要です。これら 2 つの部品は、スクリューの動きによって圧力が加えられて樹脂が混合されるため、均一な溶融を確保するために不可欠です。このステップにより、完全に溶融した状態が得られます。
往復スクリューは、完成した金型をノズルを通してキャビティ内に前方に押し込みます。射出プロセスでは、複雑な細部をキャプチャするために高圧が必要です。したがって、金型は望ましい形状を特徴とし、正確な仕様を達成します。ノズル内の高圧は欠陥や収縮の防止に役立ちます。
次のステップでは、型からの熱を下げて型を固化させます。いずれにしても、冷却期間は厚さと材料の種類によって異なります。構造の完全性と寸法を達成するには、適切な冷却を促進することが重要です。
エジェクターピンは完成品を押して、損傷を与えないように慎重に外します。次に、エジェクタ ピンが閉じてサイクルが繰り返され、大量生産の効率的なプロセスが保証されます。何よりも射出成形プロセスにより品質が保証されます。
射出成形を区別するには、種類を理解することが重要です。この技術には、さまざまな設定に対応するためのさまざまな方法が含まれます。各射出成形タイプは異なる特性を備えており、無数の利点をもたらします。シリコーンや熱可塑性プラスチックなどの材料を使用して、高精度の部品を保証します。
この射出成形法は、製品を何度も溶かして再成形できるため、標準的な方法です。したがって、自動車製品や消費者製品など、さまざまな環境で普及しています。リサイクル性、柔軟性、耐久性により、材料の無駄が削減され、持続可能性が高まります。
LSR 成形は、耐久性と柔軟性のある部品用の液体シリコーン チューブを専門としています。この方法は、耐薬品性や高温に耐える消費財、自動車部品、医療機器などに便利です。滑らかな表面や複雑なデザインに適しています。
オーバーモールディングでは、製品上に 2 番目の材料を成形するための高度なツールが適用されます。そのため、シール性やグリップ力の向上が求められる用途に適しています。エラストマーやプラスチックなどのさまざまな素材を組み合わせて、革新的なデザインを実現します。
この技術は、プラスチックを射出する前に、プラスチックと金属の予備成形部品を挿入します。製品に異なる素材を使用し、機能性と強度を高める戦略的な技術です。したがって、複雑なディテールと耐久性が必要な用途に適しています。
金型の設計、部品の形状などは、成形に関する設計上の考慮事項です。これらの要因によって、最終製品の性能と製造プロセスが決まります。したがって、品質を達成するには考慮事項を理解する必要があります。
各オプションは耐熱性、柔軟性、強度を提供するため、材料の選択はコスト、外観、性能に影響します。したがって、環境への影響、加工、機械的特性を考慮する必要があります。

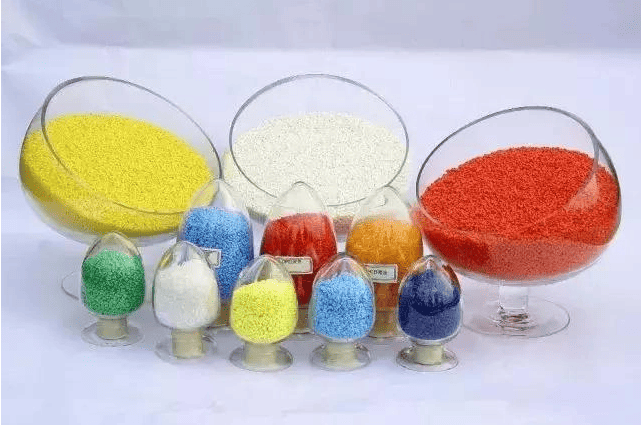

一般的な材料には、ポリプロピレン、ナイロン、ポリカーボネート、アクリロニトリル ブタジエン スチレン (ABS) などがあります。耐薬品性と軽量性を備えたポリプロピレン、柔軟性と強度を備えたナイロン、耐熱性を備えたポリカーボネート、靭性を備えたABS。
設計原則により、欠陥を減らし、製造性を確保して均一な肉厚を実現し、ヒケや反りを最小限に抑えます。さらに、形状部品をシンプルに保つことで、生産コストが削減され、金型の複雑さが軽減されます。効率的な注入により、戦略的な設計原則を使用して高品質の結果が保証されます。
壁の厚さが一定であるため、収縮、ヒケ、巻き付きを防ぐことができます。用途や材質に応じて、設計者は1.5～3.0mmの均一な厚さを維持できます。さらに、体重のストレスを軽減するために、段階的に移行する必要があります。
抜き勾配角度により部品の取り外しが可能になります。わずかなテーパーにより金型が滑り出し、摩擦が軽減され、傷が付きにくくなります。複雑な形状にはより大きな角度が必要です。
コストを削減するには、金型設計を簡素化し、部品の形状を最適化することが重要です。したがって、機能と強度を最大化するには、コアの形状を理解する必要があります。効果的な設計戦略により、製造上の複雑さを最小限に抑えることができます。
射出成形の一般的な欠陥には、ショート ショット、ニット ライン、ドラッグ マーク、ヒケ、反りなどがあります。簡単に言うと、ショートショットは不完全な部品を意味し、ニットはフロントが流れを合流する場所を意味し、ドラッグマークは金型の位置ずれを意味します。
射出成形の意味を理解し、欠陥を回避するためのベストプラクティスを認識することで、位置ずれや摩耗を防ぐことができます。メンテナンスでは、圧力と速度のプロセスを最適化して一貫した流れを実現することで、位置ずれや摩耗を防ぐことができます。それでも、一貫した壁厚により均一な冷却が可能になり、ヒケを軽減できます。
これら 2 つのステップは、メーカーが生産を最適化し、設計を検証するために不可欠です。全体として、材料テストは潜在的な問題を特定するのに役立ちます。射出の種類とプロトタイプのツールを組み合わせて品質を確保します。
プロトタイピングは、コンセプトを洗練し、欠陥を特定するのに役立ちます。したがって、製造リスクと材料の選択について戦略的な計画を立てることができます。これにより、デザイナーは情報に基づいた決定を通じて品質基準を満たすことができます。
ツールのプロセスにはテスト、製造、設計が含まれ、全体の品質に影響を与えます。製造技術、材料の選択、金型の複雑さは、耐久性と製品エンジニアリングに影響を与えます。
単一キャビティ金型はサイクルごとに 1 つの部品を特徴とし、複数キャビティ金型は少量のプロトタイピングを可能にします。複数個取りの金型は部品あたりのコストを削減し、大規模使用時の効率を高めます。一方、単一キャビティは、大量の複雑な設計に適しており、少量生産プロジェクトに適しています。
射出成形は、正確な仕様を備えた高品質の部品を作成できるため、さまざまな用途で多用途性と効率性を実現します。企業はこの技術を利用して材料の無駄を減らし、現代の製造における一貫性を可能にします。
この技術は、エレクトロニクス、医療機器、消費財、自動車などのさまざまな分野で一般的です。診断機器、手術器具、注射器、おもちゃ、容器、自動車内装部品、ダッシュボードは標準的な医療製品です。さらに、エレクトロニクスのコネクタとエンクロージャには射出成形が採用されています。
射出成形の平均サイクル時間は、材料と設計の複雑さによって異なります。部品の厚さや冷却時間などの要因が所要時間に影響するため、所要時間は約 15 秒の範囲になります。適切な素材を選択する必要があります。
コストは、生産量、材料の選択、金型の複雑さによって決まります。大規模生産では部品あたりのコストを下げることができますが、最初の射出には約 10,000 ドルのコストがかかります。コストを削減するには、設計の戦略を立てる必要があります。
このプロセスは、過剰な材料の無駄や、 エネルギー消費 暖房時と冷房時。しかし、持続可能性とリサイクルにおける技術の進歩は、その影響を軽減するのに役立ちました。
アンダーカットを最小限に抑え、抜き勾配を使用し、一貫した肉厚を確保することは、成形設計の最適化に役立ちます。言い換えれば、これらの戦略は欠陥を減らし、正確な結果を保証することで品質を保証します。
現状に対する適切な対応 射出成形 の革新的な技術です 現代の製造業。多用途性、精度、効率性を実現します。メーカーにとってコストを削減し、大量生産を維持することも不可欠です。高度な設計のトリックとツールは、設計の最適化と革新に役立ちます。
