コンピューター数値制御とは、事前にプログラムされたソフトウェアを適用して機械加工を完了する製造技術を指します。 CNC は速度、精度、複雑な設計を作成する機能を提供するため、現代の多様な製造プロセスで一般的に使用されています。理解 CNC試作加工 人的ミスを減らします。
さらに、企業にとって、本格的な製造の前にプロトタイプを改良するための優れたオプションとなり得ます。この記事では、CNC と従来のオプションを比較し、その材料について説明し、利点について説明し、加工プロセスについて説明します。
CNC プロトタイピングは、コンピュータ ソフトウェアが機械を制御してデジタル設計から金型を製造できるようにする手順です。このプロセスには、材料の成形、穴あけ、切断の自動化に役立つため、従来のオプションに比べていくつかの利点があります。したがって、このプロトタイピング手順はより高速かつ正確です。
全体として、このプロセスによりメーカーは設計をテストし、本格的な生産で完璧な結果を保証することができます。人的介入を最小限に抑えて製品の欠陥を減らします。
コンピューター数値制御プロセスは、プロトタイプを加工するための青写真を提供するコンピューター支援設計の設計から始まります。次のステップでは、CAD モデルを G コードに変換し、CNC マシンがプロトタイプを読み取って作成できるようにします。機械は材料を成形し、動かし、切断します。
CNC マシンは通常、フライス加工、穴あけ、または切断を通じてオブジェクトを成形し、最終製品を形成します。次のステップでは、希望の仕様を満たすように製品を研磨、研磨、仕上げします。したがって、CNC は再現性と精度を保証します。
CAD モデルの作成は、次の最初のステップです。 CNC加工。すべての公差、形状、寸法に関する情報を示すデジタル ファイルを作成します。コンピューター支援設計により、設計者は 3D プロトタイプでオブジェクトを広範囲に視覚化できます。
したがって、あらゆる角度からモデルを視覚化し、正確な設計機能と測定値を CNC マシンのマスター設計図として統合できます。 CAD モデルは、CNC プロトタイプ加工を理解し、優れた結果を得るために不可欠です。
次のステップは、CAD モデルを G コードに変換し、CNC プロセスを制御するための加工言語を提供することです。この機械語は、動き、切削速度、工具経路を指示します。言い換えれば、正確なプロトタイピングのために CAD モデルをいくつかのステップに変換します。
G コードは、CNC プロトタイプ加工を実行して理解するために重要です。コードエラーは部品の不正確さや問題を引き起こす可能性があるため、この段階では注意が必要です。
CNC 加工プロセスでは、G コード命令を適用して材料を除去し、オブジェクトを成形します。つまり、事前に設定されたパスに従って材料を穴あけ、フライス加工、彫刻して、最終形状を実現します。次に、オブジェクトは仕上げ段階を通過し、機能を実現するために表面処理と研磨が行われます。
CNC マシンは、材料と設計の複雑さに基づいてさまざまなタイプのプロトタイピングを使用します。一般に、5 軸 CNC マシンは、ツールが複数の方向に移動することで複雑な設計を実現できる高度な機能を備えています。 CNC ルーターは、プラスチックや木材などの柔らかい素材の切断に役立ちます。
一方、CNC 旋盤は、切削工具を使用して回転して物体を成形するため、円筒部品に適しています。各 CNC 加工タイプは、異なる仕様や設計に適しています。
CNC プロトタイプ加工を理解するには、この技術の主な利点を認識して活用することが必要です。一般に、主な利点には、材料の多用途性、手頃な価格、効率、速度、精度が含まれます。ここでは、これらの長所について詳しく説明します。
CNC プロトタイピングには優れた精度が必要で、最大 ±0.001 インチの厳しい公差が得られます。デジタル制御と自動化を備えており、正確な切断を保証し、人的ミスを排除します。医療、自動車、航空宇宙の設定では、精度レベルが非常に重要です。完全な安全性、機能性、一貫性を提供します。
CNC マシンは手動オプションよりも高速かつ効果的にロード時間を短縮します。したがって、G コードを適用するため、最小限の監視で迅速な対応が可能になります。この速度は、迅速な反復を行う製品開発サイクルに適しています。
このプロセスにより、小ロットでのコスト効率の高い生産が実現します。したがって、大規模な使用に適した射出成形などの従来の方法よりも優れたオプションとなります。 CNC 加工は特殊なツールを必要とせず、単一のプロトタイプや少量の生産に適しています。無駄や過剰な諸経費が削減されます。
CNC 加工は、ABS、ナイロン、プラスチック、真鍮、スチール、アルミニウムなどのさまざまな材料オプションに適しています。また、カーボンファイバー、複合材、木材などの高度なオプションも使用します。この材料の多様性により柔軟性が可能になり、最終製品がさまざまな設定に対応できるようにさまざまなオプションが提供されます。

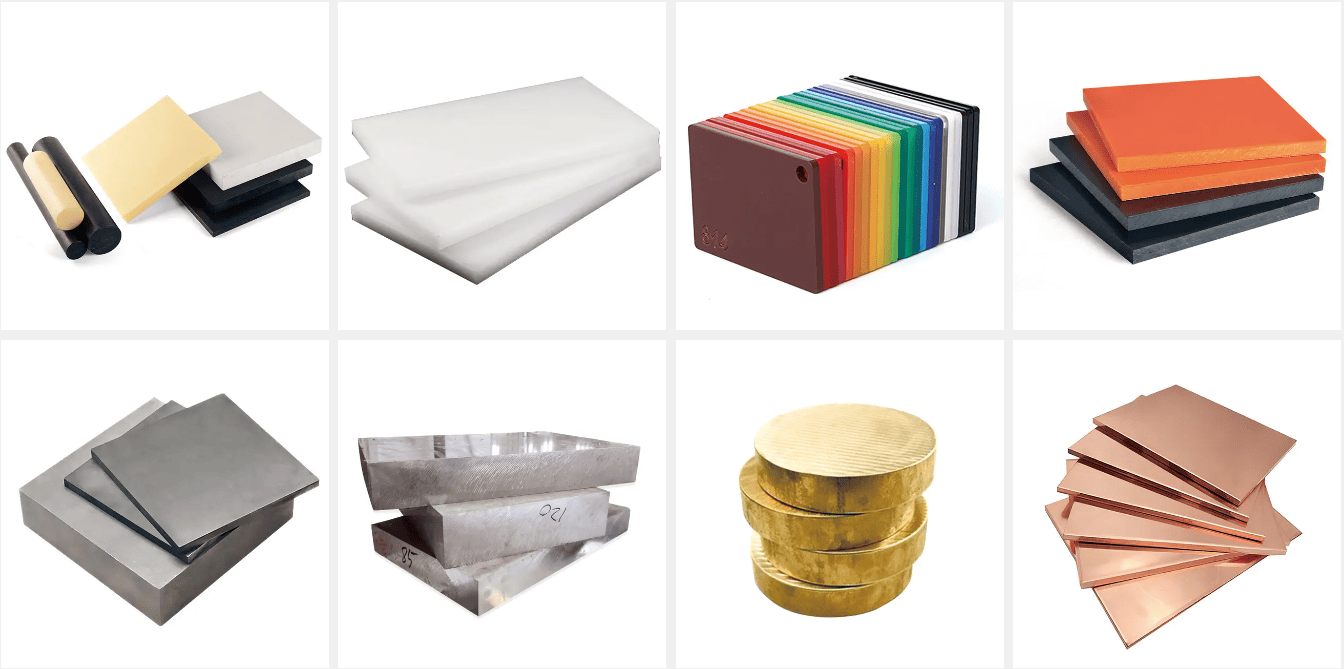

CNC プロトタイプの加工を理解するには、CNC プロトタイピングの一般的な材料を特定する必要があります。一般的な材料には、木材、複合材料、プラスチック、金属などがあります。全体として、各材料は特定の用途に適しており、優れた結果が得られます。
真鍮、スチール、アルミニウムなどの金属は、多用途性と耐久性を備えているため、機械加工によく使用されます。真鍮は装飾部品や電子付属品に適した耐食性を備えており、スチールは困難な用途のコンポーネントに適合する強度を備えています。全体として、アルミニウムは耐食性があり軽量であるため、自動車部品や航空宇宙部品に適しています。
ポリカーボネート、ABS、ナイロンなどのプラスチックは柔軟性を備えているため、医療機器やエレクトロニクスにおける正確なプロトタイピングと手頃な価格が可能になります。ポリカーボネートは透明性、耐熱性、耐久性に優れ、高い耐衝撃性と光学的透明性を備えています。 ABSは衝撃に強く軽量です。
GFRP (ガラス繊維強化ポリマー) や CFRP (炭素繊維強化ポリマー) などの複合材料は、高い重量対強度比を実現します。ただし、独自の特性を管理するには専門の CNC 技術者が必要です。 GFRPは耐食性を確保し、CFRPは剛性が高く軽量です。
一般に、松のような針葉樹は軽量で建築用途に適していますが、カエデやオークのような広葉樹は装飾的なプロトタイプに耐久性をもたらします。 Woos を使用した CNC 加工により、インテリア デザイン製品の複雑な切断が可能になります。
CNC 加工と従来のプロトタイピング オプションを比較すると、CNC プロトタイプ加工を理解する上でより多くの領域を開くことができます。一般に、CNC は、生産の一貫性、材料の汎用性、速度、精度に基づいて他のオプションとは異なります。このセクションでは、この技術が従来のオプションとどのように異なるかについて説明します。
この製造方法では、最大 0.001 インチの公差を達成できるため、従来のオプションよりも優れた精度が得られます。したがって、このプロセスは正確な仕様の製品を生産するための精度と精度を実現できます。コンピューター誘導のプロセスにより、手作業を必要とする従来の方法に比べて人的ミスが排除されます。
CNC は、設計者が G コードを作成した後も継続的に実行できるため、従来の方法よりも高速です。継続的な監視は必要なく、自動化により手順がスピードアップされます。この機能により、手作業が必要な従来のオプションとは異なり、ターンアラウンドと反復サイクルが短縮されます。
このプロトタイピング方法は、木材、複合材料、プラスチック、金属などのさまざまな素材に適しています。したがって、特殊な材料を必要とする従来のオプションに比べて、汎用性が高いという利点があります。ツールを変更せずにマテリアルを切り替えることができます。
CNC は、大規模なプロジェクト全体にわたって、ばらつきを最小限に抑えながら同一の部品を製造できます。一方、従来の方法では手作業のスキルが必要であり、品質のばらつきや不一致が生じる可能性があります。したがって、信頼性と均一性が保証されます。
いずれにせよ、CNC 加工は、自動車、航空宇宙、医療機器など、さまざまな環境で応用されています。これは、複雑な詳細と複雑な設計オプションを備えた製品を設計するための戦略的な技術となる可能性があります。
CNC プロトタイピングは、医療、航空宇宙、自動車などの業界に適しています。医療分野では補綴装置、インプラント、手術器具に使用されており、航空宇宙分野では機体やブレードの製造にその高精度と軽量性の恩恵を受けています。自動車分野ではカスタムパーツ、ギア、エンジンに使用されています。
典型的な CNC プロトタイピング製品には、医療用インプラント、人工股関節置換術、航空機部品、車両部品などがあります。これらの製品は、安全性を考慮した効率的なプロトタイピングを実現するために、高い耐久性と精度を必要とします。
SpaceX は、CNC 機械加工を使用して正確な公差でロケット エンジンを製造しているため、その顕著な例です。この方法により、製品は極端な設定にも耐えることができます。もう 1 つの例は、このプロセスを使用して複雑なインプラントや手術器具の試作を行う医療機器メーカーである Medtronic です。
CNC プロトタイプ加工に投資して理解する場合、優れた結果を得るためにコストを習得し、最適化することが重要です。それにもかかわらず、価格は仕上げオプション、機械タイプのバリエーション、設計の複雑さ、材料の選択などの要因によって異なります。使用設定によってもコストが決まります。
材料によって CNC 加工プロセスのコストが決まります。カーボンファイバーやチタンなどの高級素材は硬度を高め、スチールやアルミニウムなどの金属はコスト効率が高くなります。ポリカーボネートは高価になる可能性がありますが、プラスチックは安価です。
複雑な形状や複雑な設計には高い公差が必要となり、製造コストが上昇します。より詳細なプロトタイプの作成には時間がかかり、機械の稼働コストと人件費が増加します。設計の複雑さを軽減してコストを節約します。
CNC 加工コストは軸の選択によって異なります。 3 軸機械は 5 軸機械よりもコストが低く、操作が簡単です。いずれの場合でも、5 軸 CNC マシンは、ステップ数が少ない複雑な設計に適しています。ただし、設定とタイプを知っておく必要があります。
粉体塗装、研磨、陽極酸化などのプロトタイピング後の手順により、プロジェクトのコストが増加します。これらの仕上げは、特定の機能、耐久性、美的要件を持つ製品に典型的なものであり、追加のリソースと時間を必要とします。
CNC プロトタイプ加工を理解する上で結果を最適化するには、設計上の考慮事項、抜き勾配角度、工具のアクセスしやすさ、材料、形状を習得する必要があります。
CAD モデルを簡素化して加工コストと時間を削減することが重要です。この技術により、複数のセットアップや特殊なツールを必要とする深い空洞や複雑な形状などの余分な複雑さを回避できます。スピードを達成するために、デザインがシンプルでクリーンであることを確認してください。
必要かつ現実的な詳細で CNC 加工を最適化するには、公差を指定する必要があります。完璧な精度を達成する必要があるため、公差が厳しいとコストと生産時間が増加する可能性があります。クリティカルではない領域の許容範囲を減らし、単なるタスクに限定します。
材料の制約により CNC 加工が妨げられるため、材料の機械加工性、脆性、硬度を考慮してください。アルミニウムなどの材料は、複合材料や金属よりも機械のコストが低いため、材料の選択を最適化する必要があります。
アクセス可能な部品と適切な間隔を備えた deby 製品により、複数の工具交換を減らし、衝突を防ぐことができます。設計では、切断を容易にするために、狭いチャネルと深いポケットで適切な工具にアクセスできるようにする必要があります。
抜き勾配角度は、特定の材料の加工プロセスを簡素化するのに役立ちます。言い換えれば、1 ～ 3° のわずかなテーパーにより、CNC 部品の取り外しプロセスが容易になり、垂直壁の優れた表面仕上げが保証されます。
効果的な CNC プロトタイピングには設計の考慮が重要です。したがって、コストと精度のバランスをとるために、不必要な形状や設計の複雑さが回避されます。何よりも、公差が現実的なものであることを確認し、コストを削減します。
複雑な製品の製造にかかるコストが高いため、CNC プロトタイピングが妨げられます。簡単に言えば、複雑な形状には特殊なツールと長い製造時間が必要となり、人件費と材料費が増加します。細かい機能を追加するとコストも高くなります。
脆い複合材料やセラミックなどの材料は加工が難しいため、CNC 加工が制限されます。さらに、大型部品には高価な大型の機械が必要です。全体として、このプロセスにはより多くの機械加工性と機械サイズが必要です。
CNC 加工を妨げる一般的な問題には、材料の歪み、寸法の不正確さ、工具の摩耗などがあります。設計の製造可能性を最適化し、適切なツールを選択し、定期的な機械サービスを提供することで、CNC の課題を軽減できます。これらの課題に対処することで、修正を最小限に抑え、優れた結果を確実に得ることができます。
CNC プロトタイピングは、自動車業界がカスタマイズされたプロトタイプ、トランスミッション部品、エンジン ブロックなどの精密部品を製造するのに役立ちます。この技術により、一般に、迅速な車両テストと設計の反復が可能になり、厳しい公差を満たすことができます。複雑な部品を製造できるため、新しい自動車モデルにとって貴重な技術です。
航空宇宙分野では、ナビゲーション システム、構造部品、タービン ブレードなど、航空機の複雑な設計に CNC 加工を利用できます。また、アルミニウムやチタンなどの材料の正確なオプションとなり、厳しい規制のニーズにも対応できます。
CNC 機械加工は、インプラント、補綴物、手術器具などの精密コンポーネントを効果的に製造できます。また、ステンレス鋼やチタンなどの生体適合性のあるオプションと併用して、高品質の医療基準を満たすこともできます。最も重要なことは、機能を向上させるための詳細な調整とテストが可能になることです。
防衛および軍事産業は、通信システム、車両、兵器用の複雑な部品を製造することで CNC 加工の恩恵を受けることができます。言い換えれば、性能基準と耐久性のニーズを満たすのに役立ちます。ミッションクリティカルな部品用の合金などの先端材料を扱うことができます。
CNC加工 さまざまな分野で高い汎用性、効率性、精度を備えた現代の製造業にとって生産的な技術となり得ます。これは、軍事、医療、航空宇宙、自動車環境におけるイノベーションの基本的な要素です。
この技術は、他の分野でも複雑なデザインを生み出すためのさらなる進歩を約束します。したがって、理解 CNC プロトタイプ machining 素晴らしい投資になる可能性があります。
