ラピッドプロトタイピングは製品開発の根幹であり、エンジニア、デザイナー、新興企業がアイデアを迅速かつ効率的に実現するのに役立ちます。 BOEN Rapid では、北米、ヨーロッパ、日本、東南アジアの無数のクライアントと協力し、 CNC 加工 や真空鋳造などの方法を使用してカスタム プロトタイプを提供してきました。どちらもプロトタイプの作成と少量生産のための強力なソリューションですが、適切なソリューションを選択することは、部品設計、バッチ サイズ、材料のニーズ、スケジュールなどのプロジェクトの詳細によって異なります。
では、CNC 加工と真空鋳造の違いは何でしょうか?このガイドでは、主な違いを分析し、それぞれの長所を比較し、次のプロジェクトにどの方法が適しているかを決定するのに役立ちます。さあ、飛び込みましょう。
違いを調べる前に、各プロセスの簡単なスナップショットを次に示します。

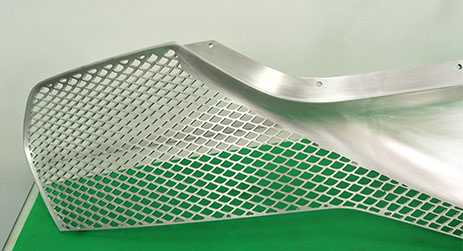

CNC マシニング: コンピューター制御のツール (ミルや旋盤など) を使用して、アルミニウム、ABS、PMMA などの固体材料ブロックから部品を彫刻するサブトラクティブ製造技術。精密かつ多用途で、プロトタイプと機能部品の両方に最適です。

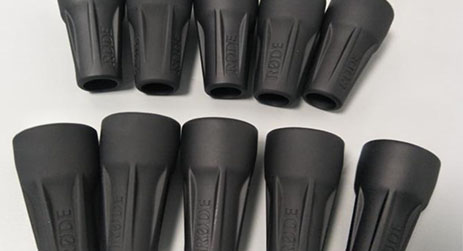

真空鋳造: マスター モデル (多くの場合 3D プリント) から始まり、続いてシリコン型を作成するプロセス。液体樹脂（たとえば、ABS 状または PP 状の材料）を真空条件下で金型に流し込み、コピーを作成します。小規模なバッチの場合は迅速かつコスト効率が高くなります。
どちらの方法もラピッド プロトタイピングに優れていますが、その用途はいくつかの要因に基づいて異なります。 5 つの主な違いを紐解いてみましょう。
CNC 加工: これはピースごとのプロセスです。各部品は、CNC マシンを使用して固体ブロックから個別にフライス加工または旋削加工されます。 1 つのアルミニウム プロトタイプが必要な場合でも、10 個の ABS コンポーネントが必要な場合でも、すべてのアイテムが個別に作成されるため、バッチ全体で一貫性が確保されます。
真空鋳造: この方法は複製に依存します。まず、マスター モデルが作成されます (多くの場合、3D プリンティングまたは CNC によって)。次に、マスターの周囲にシリコン型を作成し、その型に樹脂を流し込んで部品を複製します。型の準備ができたら、8 ～ 20 枚のコピーを迅速かつ効率的に作成できます。
要点: CNC 加工はユニークな 1 回限りの部品に適していますが、真空鋳造は小ロットの複製に最適です。
CNC 加工: 本物を手に入れましょう。 ABS パーツが必要な場合は、ABS プレートから機械加工されます。アルミパーツはアルミブロック、PMMA(アクリル)は純正PMMAです。これにより、CNC は正確な材料特性を使用した機能テストに最適になります。
真空鋳造: 材料は樹脂ベースで、本物のプラスチックを模倣しています。 ABS 様、PP 様、または PMMA 様の樹脂は、対応するものの外観と感触を再現しますが、組成は同一ではありません。これらの「タイプ」は汎用性がありますが、実際の材料の機械的特性と一致しない場合があります。
要点: 本物の素材には CNC を選択してください。シミュレートされた特性で十分な場合は、真空鋳造を選択してください。
CNC 機械加工: 生産時間は複雑さと量によって異なります。各部品を個別に加工すると、特に複雑なデザインや大量のバッチの場合、時間がかかることがあります。ただし、セットアップは迅速であり、金型は必要ないため、単一のプロトタイプは数日で準備できます。
真空鋳造: シリコン型を準備したら (通常は 1 ～ 3 日)、パーツのコピーは非常に高速です。 1 つの金型で 8 ～ 15 個の部品 (慎重に処理すれば最大 20 個) を、個別に機械加工する場合に比べてわずかな時間で製造できます。
要点: 真空鋳造は、小さなバッチの速度で勝ります。ワンオフの場合は CNC の方が早いです。
CNC 加工: 並外れた精度で知られる CNC は、厳しい公差 (±0.01 mm など) を達成できるため、自動車や医療機器などの業界における高精度のプロトタイプや機能コンポーネントに最適です。
真空鋳造: 精度は良好ですが、CNC に比べて劣ります。樹脂の硬化時の収縮によりわずかな変動（通常は±0.1 mm以上）が生じる可能性があるため、超精密な寸法が必要な部品にはあまり適していません。
要点: 精度を求めるなら CNC 加工が頼りです。真空鋳造は、それほど要求の厳しい公差では機能しません。
CNC 加工: 部品は滑らかな仕上げで機械から取り出され、すぐに塗装、陽極酸化、または研磨が可能です。アルミニウムや ABS などの耐久性のある素材のおかげで、オーブンで塗料を焼き付けるなどの高温プロセスも問題ありません。
真空注型：レジンパーツはよりデリケートです。塗装も可能ですが、素材へのダメージを避けるため、乾燥は自然乾燥または低温で行ってください。これにより、CNC と比較して一部の仕上げオプションが制限されます。
要点: CNC はより堅牢な仕上げを提供します。真空鋳造では、より丁寧な取り扱いが必要です。
CNC 加工は、次の場合に最適です。
単一のプロトタイプ、または少量の高精度部品が必要です。
本物の材料特性 (本物のアルミニウムや ABS など) はテストにとって重要です。
厳しい公差や複雑な形状については交渉の余地がありません。
激しい後処理に対応できる耐久性のある部品が必要です。
たとえば、ハイテク機器のアルミニウム製ハウジングを検証する製品開発マネージャーは、その精度と材料の忠実度の点で CNC に頼るでしょう。
真空鋳造は次の場合に優れています。
設計の検証または市場テストのために小さなバッチ (5 ～ 20 ユニット) を生産しているとします。
スピードが最優先であり、締め切りも厳しいです。
シミュレートされた材料特性で十分です (例: モックアップ用の ABS のような樹脂)。
超高精度よりもコスト効率が重要です。
スタートアップが展示会のデモのために 15 個のプラスチック エンクロージャを必要としているところを想像してください。真空鋳造なら迅速かつ手頃な価格で提供できます。
決定はあなたの優先順位によって決まります。
部品の複雑さ: 公差が厳しい複雑な設計では、CNC 加工が有利になります。
注文数量: 単体ユニットは CNC に傾いています。 5 ～ 20 個のパーツが真空鋳造に向かって傾きます。
材料のニーズ: 機能テストには CNC が必要です。ビジュアルプロトタイプは真空鋳造に適しています。
タイムライン: 緊急の小規模バッチには、真空鋳造のスピードが役立ちます。
BOEN Rapid では、両方の方法が現実世界の課題を解決するのを見てきました。医療機器エンジニアは精密なアルミニウム部品に CNC 加工を使用するかもしれませんが、スタートアップの創業者は投資家向けの売り込み用に 10 個のプラスチック ケーシングを製造するために真空鋳造を選択するかもしれません。お客様のニーズが何であれ、信頼できる製造パートナーが最適なソリューションをご案内します。
CNC 加工 と真空鋳造はそれぞれ、ラピッド プロトタイピングと少量生産に独自の強みをもたらします。それらの違いを理解することで、精度、速度、コスト削減など、プロジェクトの目標に合わせて選択することができます。製品設計者、エンジニア、研究開発チームにとって、これらの方法は妥協することなくイノベーションを加速するためのツールです。
決定するのに助けが必要ですか? では BOEN Rapid、CNC 加工と真空鋳造の両方を専門としており、中国に拠点を置く工場から高精度で短納期のソリューションを提供しています。 ISO 9001 および ISO 13485 の認証を取得した当社は、北米、ヨーロッパなどの顧客にサービスを提供しています。 contact@boenrapid.com までお問い合わせいただくか、 [ www.boenrapid.com ]にアクセスして、プロトタイプを実現する方法を調べてください。
