製品開発のペースの速い世界では、高品質のプロトタイプと短期生産部品を効率的に作成することが最重要です。さまざまな迅速なプロトタイピング技術の中で、 真空鋳造は 独自の機能を際立たせています。 真空鋳造 の主な利点 には、注入成分を密接に模倣する優れた表面仕上げを備えた高忠実度、非常に詳細な部分を生成する能力が含まれ、現実的なプロトタイプ、機能テスト、および低音量の生産ランに最適です。 この記事では、真空鋳造とは何か、なぜそれが好ましい方法であるか、その重要な利点であり、他の製造プロセスとどのように比較されるかについて説明します。

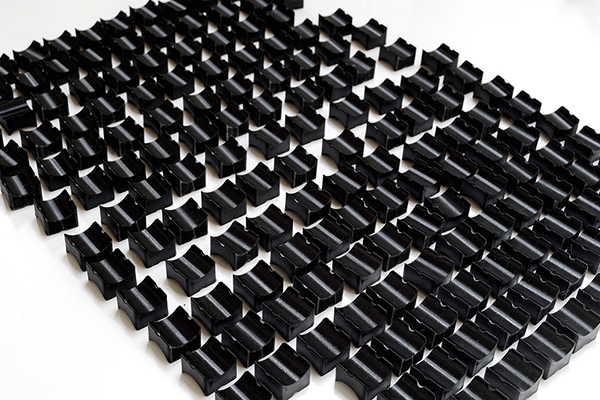

真空重複またはウレタン鋳造としても知られる真空鋳造は、迅速なプロトタイピングと低容量の製造技術であり、真空を使用して液体鋳造材料（通常ポリウレタン樹脂）をシリコーン金型に描き、元のマスターモデルの非常に正確で詳細なレプリカをもたらします。 このプロセスは、表面仕上げが優れたバブルフリーで高品質の部品を作成し、最終用途製品によく似たプロトタイプに理想的な選択肢となります。
このプロセスは、多くの場合、3D印刷またはCNC加工によって作成されたマスターモデルから始まります。その後、このマスターの周りにシリコン型がキャストされます。硬化すると、シリコン型が切断され、マスターが削除され、2つの半分が再組み立てされます。真空チャンバー内では、液体樹脂が脱ガスされ、真空下でシリコン型に注がれ、気泡が閉じ込められないようにします。硬化後、部品は削除され、金型は複数のサイクルで再利用できます。
真空鋳造の重要な利点には、優れた表面仕上げを備えた非常に正確で魅力的に魅力的な部品を生産する能力、小規模から中程度のバッチの迅速なターンアラウンド時間、さまざまな生産グレードのプラスチックをシミュレートする能力により、プロトタイピングと機能テストに非常に汎用性があります。 これらの利点は、真空プロセスの正確な性質とシリコン型の柔軟性に起因します。
主な利点は詳細です。
高忠実度と詳細レプリケーション： 真空鋳造は、マスターモデルから複雑な詳細と細かいテクスチャを優れた精度でキャプチャできます。真空により、液体樹脂がすべての隙間に流れ込み、信じられないほど忠実なレプリカである部分を生成します。
優れた表面仕上げ： 真空鋳造によって生成される部品は、しばしばカビから直接滑らかでほとんど磨かれた表面を持ち、広範な後処理の必要性を大幅に減らします。これは、美的プロトタイプまたはプレゼンテーションモデルにとって特に有益です。
材料の汎用性とシミュレーション： 広範囲のポリウレタン樹脂を使用することができ、メーカーは、ABS、PP、PC、ゴム状の材料、さらには透明または色の部品を含むさまざまな生産プラスチックの特性をシミュレートできます。これは、実際の条件下での機能テストにとって重要です。
低容量から中容量の費用対効果： 10〜500ユニットの範囲のバッチサイズの場合、真空鋳造は、多くの場合、ツールコストが高い射出成形よりも費用対効果が高く、複数の同一の部品の3Dプリントよりも経済的です。
速いターンアラウンド時間： シリコン型は、射出成形のハードツール（週から数か月）と比較して、比較的迅速に（日）に生成できます。これにより、迅速な反復とプロトタイプの迅速な配信または短い生産の実行が可能になります。
バブルフリーパーツ： 真空環境は、樹脂および金型内からの気泡を排除し、一貫した機械的特性と透明性が望まれる場所で透明な仕上げを備えた固体の欠陥のない部分をもたらします。
アンダーカット機能： シリコン型は柔軟であり、複雑なスライドやリフターなしで硬い射出型で妨害することが困難または不可能なアンダーカットまたは複雑なジオメトリを備えた部品の作成を可能にします。
真空鋳造は、材料シミュレーション機能を備えた非常に詳細で美容的に優れた部品を提供することにより、プロトタイピング方法の間でユニークな位置を提供します。多くの場合、射出成形と比較して、より低いコストとミッドレンジボリュームのターンアラウンドが速いですが、多くの3D印刷技術よりも材料の多用途と表面品質が高くなります。 各方法には強みがありますが、真空鋳造は基本的な迅速なプロトタイプと大量生産部品の間のギャップを橋渡しします。
これが比較です：
真空鋳造は、主に室温で治療する幅広い2部構成のポリウレタン樹脂を利用して、ABS、PP、PC、さらにはゴム状の材料などの一般的な生産形成科に見られる特性のシミュレーションを可能にし、多様なプロトタイプ要件に非常に汎用性があります。 これらの樹脂は、さまざまなデュロメーター（硬度レベル）、色（明確な）、および特定の機械的特性を模倣するように配合できます。
真空鋳造で使用される特定の種類の樹脂には通常、次のものが含まれます。
リジッドポリウレタン： ABS、PC、ナイロン、その他のハードプラスチックを模倣するように設計されています。それらは、剛性、耐衝撃性、および寸法の安定性を提供します。
柔軟な/エラストマーポリウレタン： ゴムまたはシリコンをシミュレートするように処方され、さまざまな程度の柔軟性、弾力性、涙抵抗性を提供します（たとえば、30Aから90Aまでの硬度を岸にします）。
透明なポリウレタン： アクリルまたはポリカーボネートをシミュレートする透明な部分を生成するために使用されます。これらには、光学的透明度を実現するために、慎重にポストポストを必要とすることがよくあります。
高温ポリウレタン： 高温に耐えるように設計されており、熱にさらされる部品のテストに役立ちます。
充填されたポリウレタン： 強度、剛性、熱伝導率などの特定の特性を強化するために、フィラー（ガラス、炭素繊維、アルミニウム粉末など）と混合された樹脂。
この幅広い材料の互換性により、設計者とエンジニアは、最終製品のように見えるだけでなく、そのように振る舞うプロトタイプを作成し、より正確な機能テストとユーザーフィードバックを促進することができます。

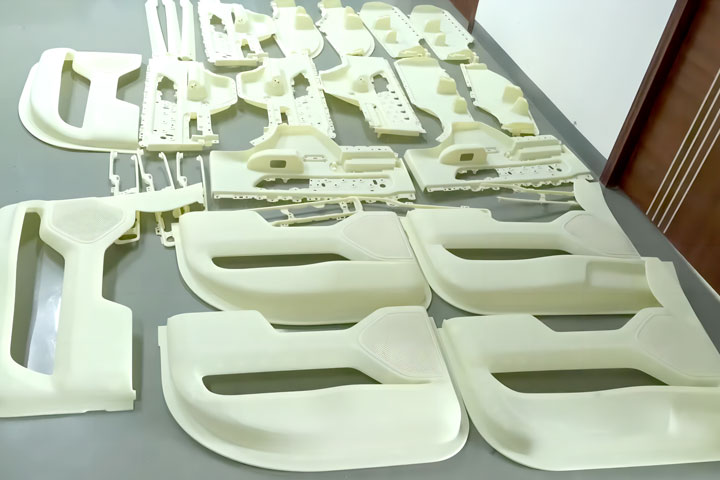

真空鋳造部品は通常、機能テスト、マーケティングおよび販売サンプル、人間工学的研究、医療機器プロトタイプ、および低容量のエンド使用部品を含む生産プラスチックをシミュレートする優れた美学と材料特性を備えた高忠実度プロトタイプを必要とする多様なアプリケーションに使用されます。 細かい詳細を複製し、優れた表面仕上げを達成する能力により、複数の業界で非常に貴重になります。
一般的なアプリケーションには以下が含まれます。
機能プロトタイプ： 特に耐抵抗、柔軟性、剛性などの特定のプラスチック特性をシミュレートする場合、形、適合、機能の包括的なテストに使用されます。
設計の検証と人間工学に基づいた研究： 高価なハードツーリングにコミットする前に、デザインレビュー、ユーザーテスト、および人間工学の評価のための非常に現実的なモデルを作成します。
マーケティングおよび販売サンプル： 展示会、投資家会議、または初期の製品の発売に合わせて化粧品的に完璧なサンプルを生産し、最終製品の具体的な表現を提供します。
医療機器のプロトタイプ： 医療機器、外科用ツール、または解剖学的モデルの詳細でしばしば複雑なプロトタイプの製造。
自動車プロトタイプ： 審美的評価と限られた機能テストのためのインテリアコンポーネント、ダッシュボード、ライトカバー、または下部部品の作成。
消費者製品のプロトタイピング： 設計とユーザーエクスペリエンスを評価するために、電子ハウジング、家電製品、おもちゃ、スポーツ用品の現実的なプロトタイプの開発。
低容量生産の実行： 需要が低すぎて射出成形ツールを正当化するために需要が低すぎるニッチ市場の場合、真空鋳造は、限られた量のエンド使用部品を生産するための実行可能なソリューションを提供します。
透明な部品とレンズ： 光パイプ、レンズ、ディスプレイスクリーンなど、光学的透明度が重要な透明または半透明のコンポーネントを生成します。
真空鋳造は 、迅速なプロトタイピング景観における概念デザインと大量生産の間の貴重な橋としての位置を固めました。 高忠実度、優れた表面仕上げ、材料シミュレーション機能、低〜中容量の費用対効果など、その明確な利点は、エンジニアやデザイナーにとって不可欠なツールになります。 外観と機能の両方で最終的な生産部品を密接に反映するプロトタイプの作成を許可することにより、真空鋳造は製品開発プロセスを大幅にリスク解除し、市場からの時間を加速し、大規模な投資前に重要な検証を促進します。真空鋳造の適用を習得すると、より現実的なプロトタイプへの経路を解き放ち、効率的な低容量の製造を意味します。
